Gemelos Digitales de QGM

'Gemelos digitales' significa copiar una línea de producción de bloques real en un método digital, que simula las acciones y movimientos de la línea de producción en el mundo real. Es la realidad virtual del diseño, la artesanía, la fabricación y toda la línea de producción de bloques para lograr el efecto de una 'fábrica oscura' que puede impulsar la eficiencia en I+D y fabricación, prever fallas, reducir costos de producción y ahorrar pérdidas, etc.

Los gemelos digitales de la línea de producción de bloques de QGM: En primer lugar, sincronización de equipos. Se introducen equipos inteligentes y sensores en este proceso basados en la línea de producción de bloques actual. En segundo lugar, se monta una línea de producción virtual que se prototipa en la real. (1) construir un modelo 3D de cada parte de la línea de producción de bloques real, (2) colocar el modelo 3D terminado en el equipo virtual, (3) introducir los datos reales. Con todos los pasos realizados, se realiza la correspondencia entre la línea de producción real y la virtual.

Caso 1: Puesta en marcha virtual de la enfardadora

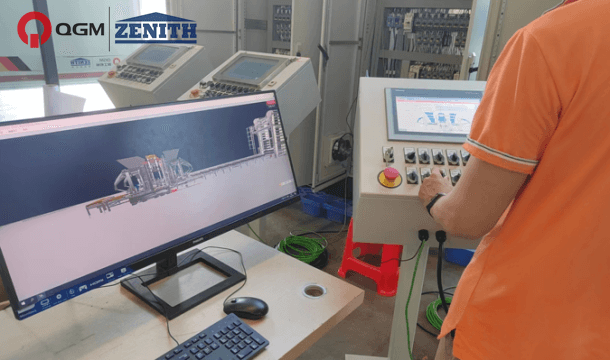

El intercambio de datos en tiempo real se realiza a través de SIEMENS PLC y un modelo virtual digital en 3D. La cinta transportadora de trinquete longitudinal virtual entrega los bloques después del curado al área de apilado. Luego, el operador toca la página HMI en el sistema de control de Siemens para seleccionar el modo de funcionamiento automático. Cuando se detectan los bloques en posición, el apilador en el modelo desciende automáticamente; las pinzas recogen los bloques; luego el apilador sube, se mueve a la posición de cadena pesada y baja para apilar los bloques. Así se puede rastrear la trayectoria de funcionamiento automático del sistema de apilador. Esto puede evitar daños a los productos debido al proceso de puesta en marcha de la línea y puede capacitar a los operadores a bajo costo.

Caso 2: Cambio de molde virtual

Del mismo modo, intercambie los datos en tiempo real a través de SIEMENS PLC y el modelo virtual digital en 3D, opere el panel móvil, cambie al modo de puesta en marcha y realice los siguientes pasos: (1) desbloquee el carro de alimentación de la mezcla de caras; el carro de alimentación de la mezcla de caras retrocede; el marco del molde y la cabeza del apisonador suben a la posición para evitar la intervención mecánica del sistema de cambio de moldes; el sistema de cambio de moldes se activa; baje el marco del molde y la cabeza del apisonador en posición y luego descargue; el sistema de cambio de moldes mueve el molde (el que necesita ser cambiado) a la posición de elevación. Todos estos pasos se muestran directamente en el modelo digital en 3D, lo que ayuda en la puesta en marcha, la práctica de cambio de moldes, etc.

Con este programa, la línea de producción se monitorea en todo momento. El estado real de la producción y los datos se envían al visualizador con varios clics. En el mantenimiento diario de la operación, los datos se intercambian y acumulan. El método inteligente de análisis de big data proporciona soporte de datos para la I+D de la línea de producción, la producción y el mantenimiento de la operación para que la tecnología de I+D y la eficiencia de producción aumenten.
